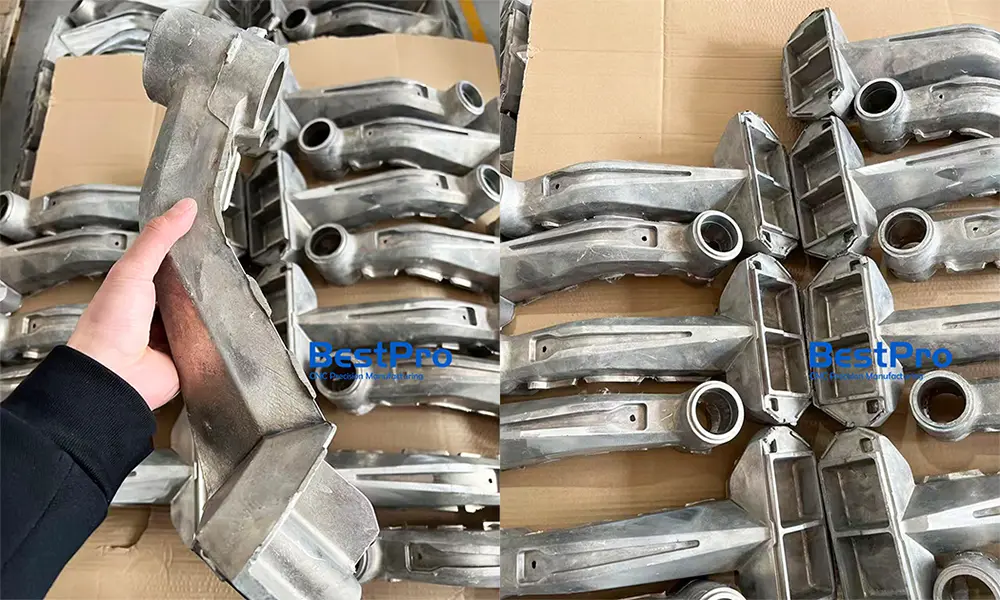

Ez a projekt egy elektromos robogóban használt szerkezeti keretcsőből származott.
Eleinte a követelmény nem tűnt bonyolultnak: az alkatrésznek könnyűnek, de elég erősnek kell lennie ahhoz, hogy elviselje a vibrációt és a hosszú távú terhelést.
Az elejénfröccsöntésez volt az első lehetőség, főleg azért, mert ez egy általános és költségkímélő módja az ilyen típusú geometriák elkészítésének.
De amint mélyebben megvizsgáltuk az alkalmazást, és elkezdtük a korai minták felülvizsgálatát, néhány strukturális aggály világosabbá vált.
Hagyományossalfröccsöntés, a külső forma rendben volt, de belsőleg a vártnál kevésbé volt stabil a helyzet.
Néhány vastagabb területen kis porozitást észleltünk, és a sűrűség nem volt teljesen egyenletes az egész részen. Ezek a problémák nem szokatlanok az öntés során, de egy szerkezeti teherhordó cső esetében a rezgés hatására idővel kritikusabbá válnak.
Másrészt a teljes kovácsolás növelné a szilárdságot, de csökkentené a tervezési szabadságot, és jelentősen növelné a költségeket és a megmunkálási ráfordítást.
Tehát a valódi kérdés nem az volt, hogy „melyik folyamat a jobb”, hanem inkább:
hogyan egyensúlyozzuk össze az erőt, a költségeket és a gyárthatóságot egy megoldásban?
Az öntés és a kovácsolás közötti választás helyett integrált öntési és kovácsolási megközelítést alkalmaztunk.
A legfontosabb különbség az időzítés.
Ebben a szakaszban az anyag még nem teljesen szilárd, amikor nyomást gyakorolnak a formába. Még mindig valahol a folyékony és a szilárd anyag között van, ezért inkább úgy viselkedik, mint egy folyó szerkezet, nem pedig egy rögzített szerkezet.
Emiatt a belső szerkezet a megszilárdulás során továbbra is tud mozogni és igazodni, ahelyett, hogy a teljes megszilárdulás után később „rögzítené” és korrigálná.
Gyakorlati szempontból itt nem nagyobb erő alkalmazásáról van szó.
Sokkal inkább az alakítási állapot megfelelő pillanatban történő szabályozásáról van szó.
Ha a nyomást túl korán vagy túl későn alkalmazzák, a hatás korlátozott. De ha megfelelően szabályozzák a megszilárdulás során, a belső szerkezet sokkal stabilabbá válik.
Ez segít csökkenteni az olyan tipikus öntési problémákat, mint a porozitás és a gyenge belső zónák, különösen az alkatrész vastagabb részein.
Miután megváltoztattuk a folyamatot, az első dolog, amit észrevettünk, az volt, hogy a belső minőség tételről tételre stabilabbá vált.
A porozitási probléma, ami miatt aggódtunk, bizonyos területeken továbbra is fennállt, de sokkal kevésbé volt véletlenszerű a kezdeti öntési mintákhoz képest.
A rezgésvizsgálat során a viselkedés is következetesebb volt. Nem éreztem nagy ugrásnak a teljesítményt, de inkább a gyenge pontokat csökkentették.
A legtöbb esetben csak akkor kezdjük el ezt a fajta folyamatot nézni, amikor az öntés önmagában nem elég stabil, de a teljes kovácsolás még mindig nem praktikus.
Általában azokon a részeken jelenik meg, ahol a tervezés már teljesen optimalizált, így nincs sok hely a nehezebb vagy drágább folyamat felé.
Láttunk hasonló helyzeteket elektromos robogó alkatrészek, e-bike szerkezetek és más könnyű alumínium alkatrészek esetében, ahol az erőt és a gyártási hatékonyságot egyensúlyban kell tartani.
Számos alumínium szerkezeti alkatrész esetében az igazi kihívás nem az öntés vagy a kovácsolás közötti választás.
Ez szabályozza, hogy az anyag hogyan viselkedik a formáció során.
Ha ezt megértjük, a folyamat kevésbé a „módszerekről” és inkább az „ellenőrzésről” szól.
Ha jelenleg szerkezeti alumínium alkatrészeket fejleszt, és hasonló kihívásokkal kell szembenéznie a szilárdság, a költségek és a gyárthatóság tekintetében, érdemes lehet a tervezés korai szakaszában felülvizsgálni a formázási megközelítést.
Ha már vannak rajzaid vagy koncepciód, oszd meg bátran. Az általunk kezelt hasonló projektek alapján gyakorlati javaslatot tudunk adni.
