Ez egy kis beszerzési megrendelés egy ipari erőátviteli rendszerben használt egyedi spirális fogaskerék-tengely-szerelvény megmunkálásához.
A szerelvény egy ötvözött acél fogaskerék tengelyből és egy rugalmas tengelykapcsolóból áll. Olyan berendezésekben használják, amelyek stabil nyomatékátvitelt, nagy terhelést és hosszú távú megbízható működést igényelnek.

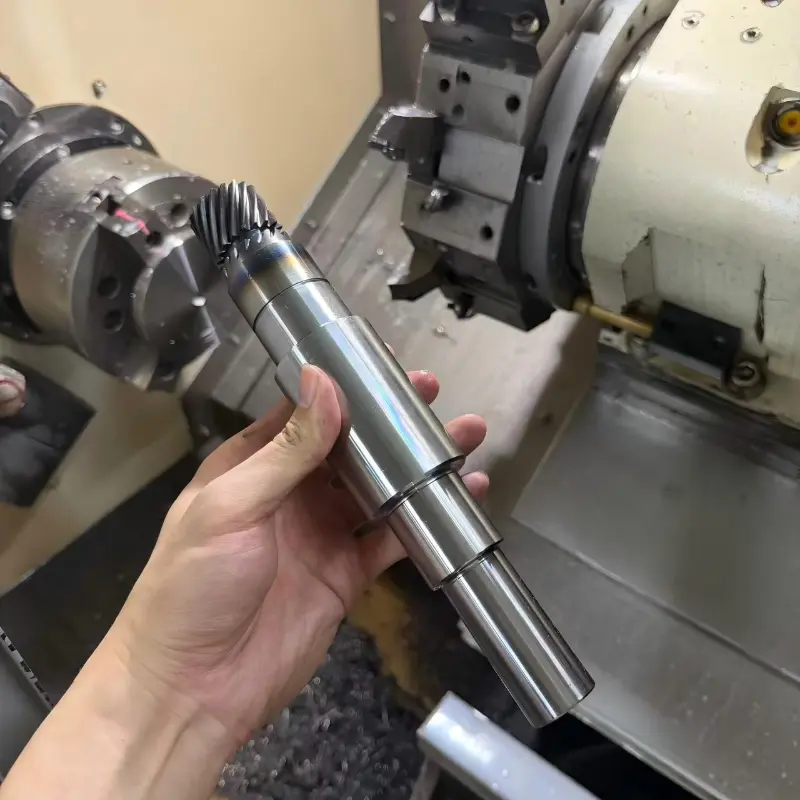

A tengely ötvözött acélból készült, jó edzhetőségű és mechanikai tulajdonságokkal.
A hőkezelést a tengely keménységének és szilárdságának, valamint a kopásállóságnak és az ütésállóságnak az üzemi körülmények között történő javítása érdekében végezték.
A sebességváltó alkatrészeknél fontos szerepet játszik a hőkezelés utáni méretváltozások korlátozása. Következésképpen a csapágyülési területeket hőkezelés után megmunkálták, hogy biztosítsák a végső pontosságot és a szerelési illeszkedést.
A teljes gyártási folyamat a következőket tartalmazza:
CNC esztergálása tengely jellemzőihez
Hengerfogaskerekes megmunkálás
Hőkezelés
A csapágyülések precíziós kidolgozása
Összeszerelés rugalmas tengelykapcsolóval
A hőkezelést követően megmunkálási folyamatot végeztek az esetleges deformáció kijavítására és a csapágyszereléshez szükséges tűrésszint biztosítására.
Régebbi típusú homlokkerekes fogaskerék, de a spirális fogaskerekes kialakítás sokkal simább kapcsolódást biztosít, így ez hatékonyan csillapítja a vibrációt és jobb átvitelt tesz lehetővé.

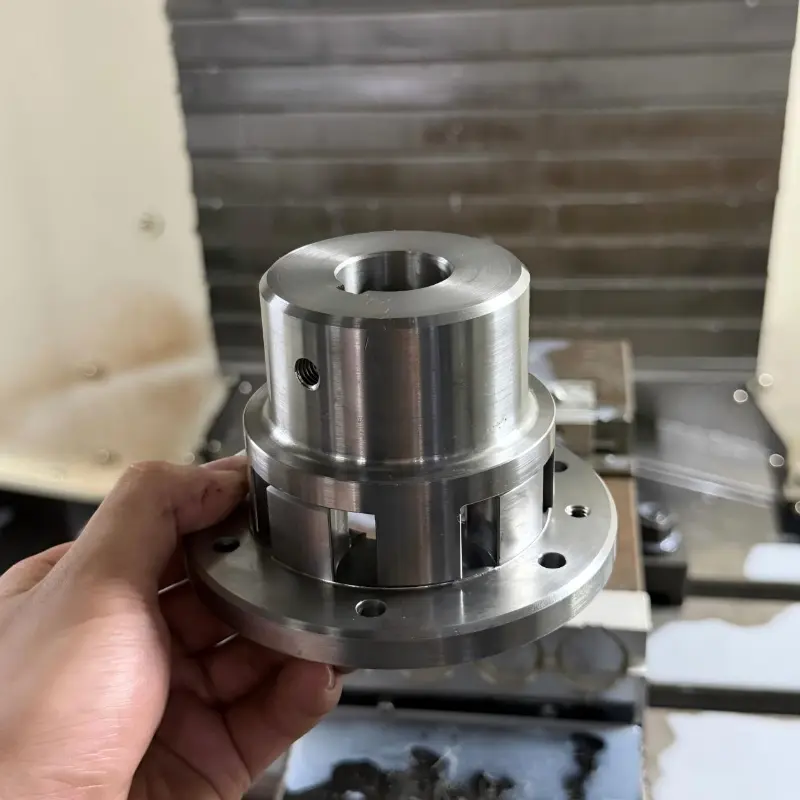

A rugalmas tengelykapcsoló működés közben elnyeli az impulzusok és a rezgések egy részét, lehetővé téve a megfelelőbb hajtóműtengely-szerelvény alkalmazását a folyamatos üzemű ipari berendezésekben.
Ezt az ötvözött fogaskerék-megoldást ezért széles körben alkalmazzák:
Ipari sebességváltók
Nagy teherbírású átviteli rendszerek
Automatizálási berendezések
Stabil nyomatékátvitelt igénylő gépek
A BestPro Precision Manufacturing tapasztalt spirális fogaskerék-gyártóként testreszabott gyártást biztosít rajzok, minták vagy műszaki követelmények alapján.
A CNC megmunkálást, a hőkezelési és befejezési folyamatok vezérlését, valamint az ellenőrzési képességet felölelve segítünk ügyfeleinknek megbízható erőátviteli alkatrészgyártásban mind kis szériás, mind gyártási projekteknél.
-
