Egy ügyfélnek egy köteg egyedi kovácsolt láncelemre volt szüksége egy meglévő nagy teherbírású szállítószalag-összeállításhoz. Hatókörünk a vevő rajzai alapján készült kovácsolt láncszem alkatrészekre terjedt ki, nem pedig a teljes lánc tervezésére vagy szállítására. Az alkatrészeknek következetesen illeszkedniük kellett, túlzott holtjáték nélkül kellett mozogniuk, és ki kell állniuk az ismétlődő terhelésnek és kopásnak a használat során.
BestProa kovácsolást, a hőkezelést, a kikészítést és az ellenőrzést egy projektként koordinálta, így a megrendelő egy kapcsolati pontot biztosított a rajz áttekintésétől a végleges kiadásig.
Összetevő: Vevő által tervezett kovácsolt linkelem
Ügyfél jelentkezés: Meglévő nagy teherbírású szállítólánc-rendszer
Anyag: Vevő által megadott hőkezelt ötvözött acél
Ellátási kör: Zárt szerszámos kovácsolás, vágás, hőkezelés, szemcseszórás, helyi kikészítés és ellenőrzés
Fő aggályok: Villanyitás, illesztési méretek, szakaszátmenetek, adagkonzisztencia és hőkezelés szabályozása
A nyitott villaforma miatt ezek az egyedi kovácsolt láncelemek érzékenyek az eltérésekre. Ha a kovácsolás vagy hőkezelés során a két kar távolsága vagy igazodása megváltozik, az összeszerelt lánc túl szorossá, túl lazává vagy egyenetlenül terhelhetővé válhat.
A gyártás előtt áttekintettük a felhasználást közvetlenül befolyásoló területek rajzát:
Villanyitás és kar beállítás
Párzási szélesség és érintkezési területek
Teherhordó átmenetek a nyílás körül
Megmunkálási ráhagyás funkcionális felületeken

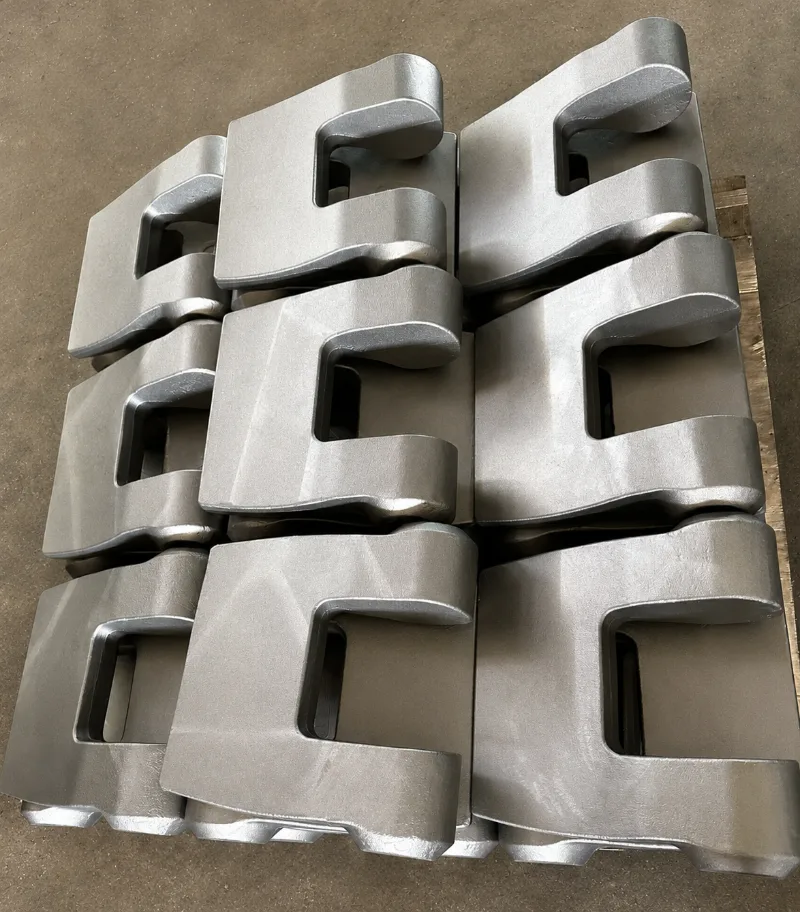

Zárt sajtolású kovácsolást alkalmaztak az ismételt terheléshez szükséges szilárdság biztosítására. Az ötvözet minősége és a hőkezelési állapot a vevő rajzát követte; nem változtatták kényelmesebb helyettesítőre. A hőkezelést követően az alkatrészeket szemcseszórással eltávolították a vízkő eltávolítása és a képen látható praktikus ipari kivitelben.
Az ellenőrzés az összeszerelést befolyásoló méretekre, a karok beállítására, az érintkezési felületekre és a megadott hőkezelési állapotra összpontosított. Az elkészült tétel egységes villanyílásokat és profilokat mutatott, lehetővé téve, hogy az alkatrészek további korrekció nélkül a vevő lánc összeszerelési szakaszába kerüljenek.
Az ügyfél számára a fő előny egyszerű volt: kevesebb kezelendő felület, és egy csapat felel a kovácsolási, kikészítési és ellenőrzési követelmények összehangolásáért.
Ha lánc-, szállítószalag- vagy anyagmozgatási projektje egyedi kovácsolt láncelemeket vagy más, rajz alapján készült ötvözött acél alkatrészeket igényel, küldje el nekünk a 2D-s rajzot, az anyag- és hőkezelési követelményeket, a mennyiséget és a rendelkezésre álló összeszerelési információkat.
A BestPro mérnöki csapata áttekintheti a kovácsolás megvalósíthatóságát, a szerszámokat, a megmunkálási ráhagyást és a fontos ellenőrzési pontokat az árajánlat benyújtása előtt. Egyedi kovácsolt alkatrészeket gyártunk az ügyfél rajzai alapján; a környező lánc vagy gép összeállítása továbbra is az ügyfél terve marad.
Ossza meg rajzait és projektkövetelményeit, hogy gyakorlati gyártási áttekintést és árajánlatot kapjon.
