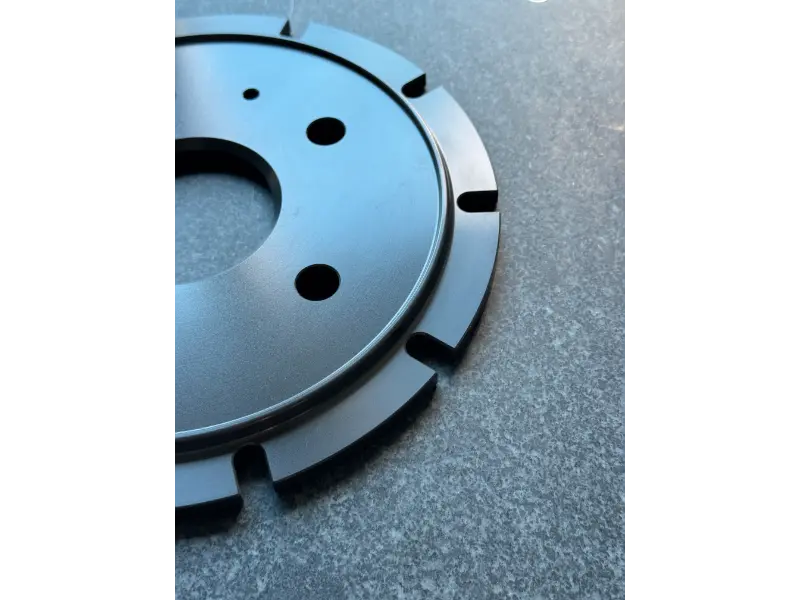

Ez egy fékharang projekt volt egy brit teljesítményfékező ügyfél számára.
Néha féktárcsa-kalapnak vagy harangháznak is nevezik a rendszertől függően.
Anyaga 6082-T6 kovácsolt alumínium volt.
Első pillantásra semmi különös, de a trükkös rész a rajz meghatározásából adódott.
A rajz nem adta meg a „megmunkált méreteket”.
Kemény eloxálás után adta meg a végleges méreteket.
Így nem tudtuk csak úgy méretre gépelni és kiküldeni.
Visszafelé kellett gondolkodnunk – alapvetően meg kell becsülnünk, hogy mennyivel nő az eloxálás, majd az összes megmunkálási méretet be kell állítani, mielőtt elkezdtük volna a vágást.
Ráadásul a bevonat vastagságának nagyon egyenletesnek kellett maradnia. Nem csak átlagos érték, hanem részleges stabilitás is.
6082 kovácsolt nyersdarabból indultunk ki.
MajdCNC megmunkálásminden funkcionális arcra.
Nem rohantunk bele a tömeggyártásba – az első lépés a geometria stabilizálása volt.
Valamikor azt is ellenőriztük, hogyan viselkedik hő hatására, mivel a megrendelő 150°C körüli üzemi hőmérsékletet említett.
Minden tételnél voltak rekordok. Nem divatos rendszer, csak praktikus követés:
A kovácsolt készletről anyagjelentéseket is vezettünk, mivel a vevő korai szakaszban saját szakítóvizsgálatot végzett.
Az első gyártási tételt a minta jóváhagyása után szállították ki.
Az eloxálás után az illesztés rendben volt, az összeszerelés során nem volt meglepő eltérés, ami a vásárlói oldalról volt a fő gond.
Megjegyzések Ez a fajta fékharang alkatrész egyszerűnek tűnik, de ha a felületkezelés után meghatározzák a tűréshatárokat, minden láncproblémává válik – a kovácsolás, a megmunkálás és a bevonat mind hatással vannak egymásra.
